三罐式无负压供水设备(WII智联型)
发布日期:
证书编号 CUWA-SKJJ-2020-308
被浏览次数 93649
项目名称 三罐式无负压供水设备(WII智联型)
奖项等级 三等奖
主要完成单位
主要完成人
项目起止时间
关键词
项目简介

1.项目简介
  水务行业正在发生一场行业的革新,越来越多的水务公司接管城市的二次供水运营。作为二次供水设备的使用者,水务公司和房地产用户存在着很大的差异性。目前市场上的传统二次供水产品因为过去的市场因素,多数还是面向传统房地产行业需求的产品,已经不能充分满足水务公司对二次供水管理的需求。水务企业关注的远不止是采购环节的单一因素,而是在未来几十年城市二次供水管理的系统性问题。
  安全度高且低故障率是对产品的基础要求,也是威派格产品的一贯优势。
  由于水务管理的需要,更长的产品寿命无疑是很重要的,威派格用投入多年研发而推出的机器人焊接工艺来保障产品寿命超越出自传统工艺的产品;
  水务客户需要供水过程维持更稳定的压力,这不仅是专业水务服务给用户更好用水体验的要求,还有水表抄收准确度的要求;
  充分考虑不同工况下节约能源消耗,为水务或者用户的长期运营管理降低总体电费支出是产品设计考虑的重点,这就要求设备在不同的工况下都应尽量处于最合理的运行状态和最经济的运行时间,相比传统产品节约能源的同时也减少了设备的无效运行时间,延长了产品寿命;
  在此新的产品平台上结合多年的行业服务经验,考虑水务面临的各种需求的场景类似老旧建筑的供水改造、各种低中高层建筑的不同供水需求等多种场景在统一的产品平台上实现,在精确满足不同场景的技术需求的同时实现零部件通用化,为后期运维管理提供了很大的便利性;
  同时考虑产品要进行物联网化,将运行数据上传二次供水管理平台,能够进行产品在线的故障诊断和预诊断,为此需要对现场的控制系统进行物联网模块和线路结构的重新设计,并且常见故障在现场可以进行诊断分析。这样从最大的程度上降低设备运维对人员经验的依赖。这些水务对二次供水设备管理的需求只有在新的产品框架下才能得以实现。
  威派格智联系列产品正是基于多年服务于水务用户的经验、充分考虑水务接管二次供水管理而面临的挑战和管理提升而专门设计的系列产品,定位于让水务公司更加放心的进行二次供水的接管管理,是专门为水务公司用户量身定制的二次供水产品,必将协助水务用户更好地进行城市二次供水管理,共同保障居民的用水安全。

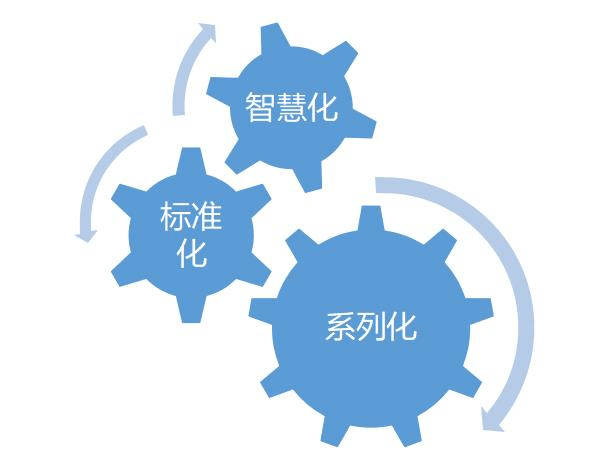

  威派格最新研发的智联系列二次供水产品,具备系列化、标准化、智慧化三大功能特点,拥有可定制方案设计及优化、可平台管理、升级便捷、供货周期短、维护方便、响应速度快等优势,可以为水务企业提供全生命周期的系统化解决方案。
  2.项目主要技术内容
  2.1创新点
  (1)保障供水安全
  A、IP54的防护等级:面对泵房潮湿、灰尘密布的恶劣环境,能完全防止、防护外物(粒径小于1mm)和各个方向飞溅而来水的侵入对元器件造成损坏,从而有效避免设备停机、短路、漏电甚至人员伤亡等重大事故的发生。
  B、强弱电分离:电控系统在空间上采用强弱电分离布线,控制回路经过离变压器供电,从源头减少干扰。
  C、显示屏工业三级抗干扰:显示屏工业三级抗干扰:通过中华人民共和国国家电磁兼容标准GB/T-17626工业三级标准抗扰度试验,可有效避免电磁环境对显示屏的干扰。
  D、软件自检:设备无故停机?控制系统内部程序错误往往是主要原因。威派格在控制系统中设置软件自检功能,能够排除肉眼难以发现的故障及潜在隐患,保障供水安全。
  (2)降低故障率
  A、严格的检测流程:出厂前整机检测、罐体打压测试、控制柜系统的程序模拟检测。
  B、软件自检:设备无故停机?控制系统内部程序错误往往是主要原因。威派格在控制系统中设置软件自检功能,能够排除肉眼难以发现的故障及潜在隐患,系统的安全性更高、软件故障率可降低50%以上。
  C、一对一变频(选配):水泵控制采用一对一变频模式,相对于传统一对多变频模式,水泵启停时压力更加平稳,给用户带来更好的用水体验;变频器互为备用,变频故障率降低50%以上;配合电源管理功能,可进行数据采集。
  (3)延长产品寿命
  A、供应链:威派格拥有行业内最严格的供应商品控体系,通过深入供应商内部质量控制过程, 建立一个稳定可靠的合作群体。
  B、工艺:威派格以工业4.0为标准,充分利用机器人柔性制造的特性,采用超越传统工艺的焊接、切割、卷板、折弯技术,解决了不锈钢管材的工艺处理弊端,保障产品质量标准高度统一,稳定性大幅提高,设备使用寿命大幅提高。
  C、质量管理:威派格加强从设计、生产、检验、销售、使用全过程的质量管理活动,并实现制度化、标准化,保证了产品品质的可靠性。
  (4)保障压力稳定

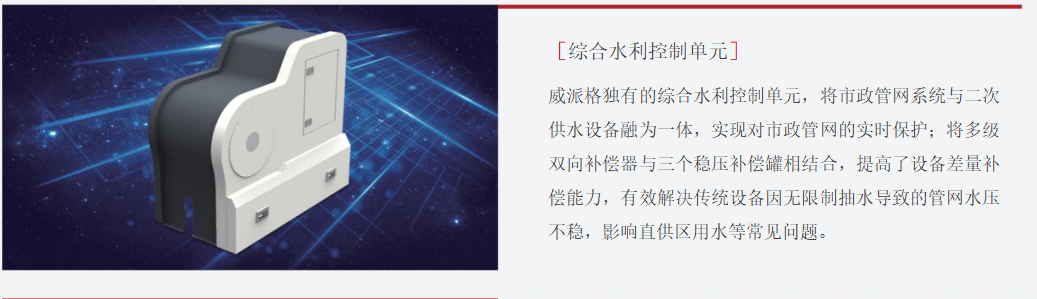

  A、综合水利控制单元:威派格独有的综合水利控制单元,将市政管网系统与二次供水设备融为一体,实现对市政管网的实时保护;将多级双向补偿器与三个稳压补偿罐相结合,提高了设备差量补偿能力,有效解决传统设备因无限制抽水导致的管网水压不稳,影响直供区用水等常见问题。
  B、小流量保压功能:通过罐体的结构设计,满足小流量时最大用水量,减少水泵启停次数,保持管网压力恒定。
  C、高位稳压弹性单元:产品可选配高位弹性稳压模块,保证供水过程的压力稳定,带来更好用水体验。
  (5)节约能源消耗,降低成本
  A、通过平台对设备的历史运行数据分析,优化控制系统的相关运行参数。

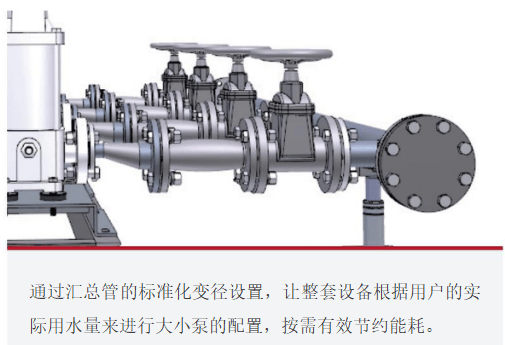

  B、通过汇总管的标准化变径设置,让整套设备根据用户的实际用水量来进行大小泵的配置,按需有效节约能耗。
  C、通过罐体的结构设计,满足小流量时最大用水量,减少水泵启停次数,节约能耗。

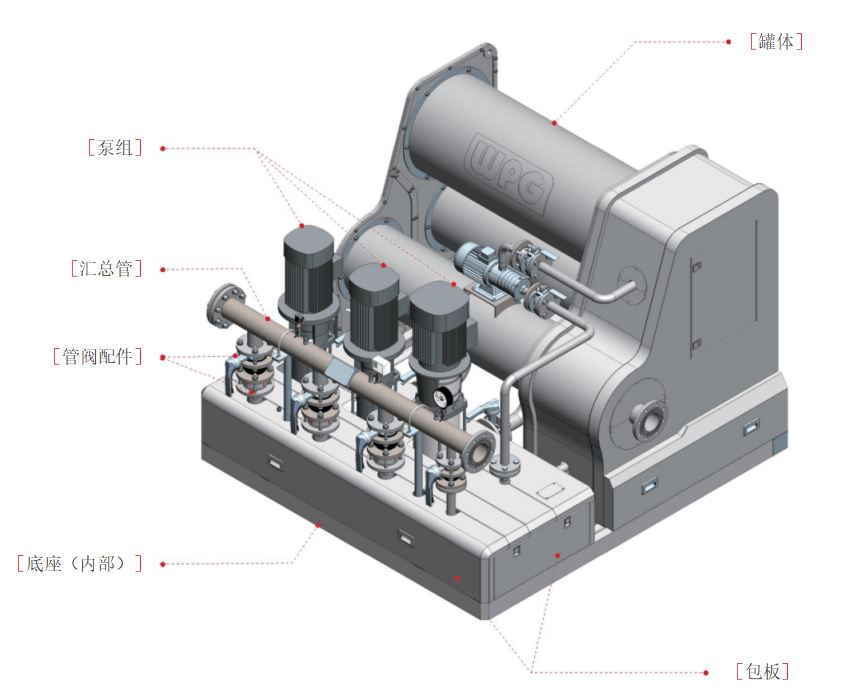

  (6)便捷运营维护
  A、标准的智能制造生产工艺。
  B、标准的控制柜布线规则。
  C、标准的汇总管口径。(4款产品5类汇总管相互通用)
  D、标准的小流量保压模块。
  E、标准化的蓄能增压模块。
  F、标准的泵组、罐体、底座、包板、管阀配件。
  (7)智慧管理

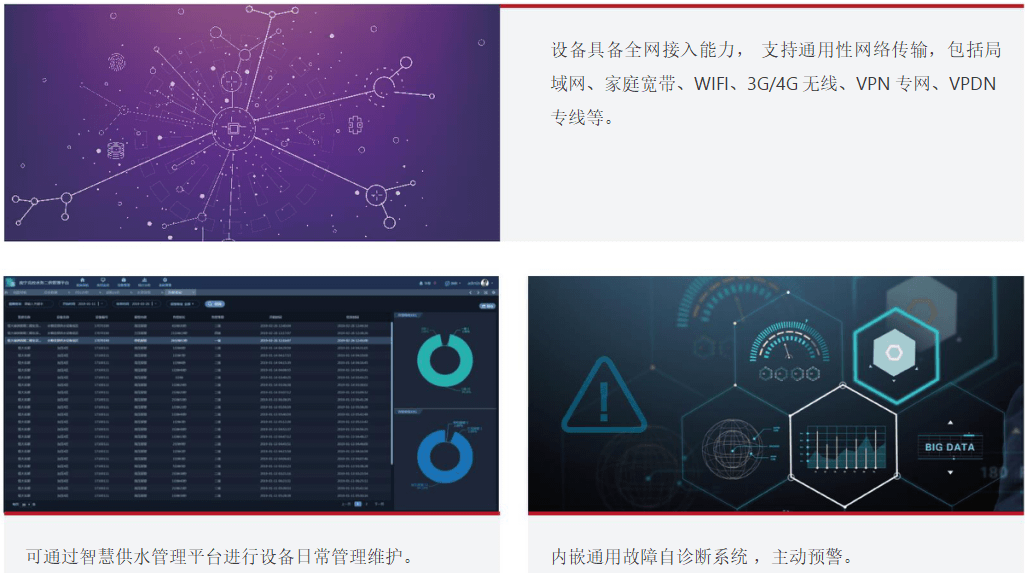

  A、设备具备全网接入能力, 支持通用性网络传输,包括局域网、家庭宽带、WIFI、3G/4G无线、VPN专网、VPDN专线等。
  B、内嵌通用设备故障自诊断系统 ,主动预警。
  C、可通过智慧供水管理平台进行设备日常管理维护。
  2.2应用情况
  该项目已研发成功,截止至今本项目产品的产量达到130套/年,实现年销售额4833.86万元。本项目产品比传统的无负压设备节能,节能率能够达到20%以上。产品经客户使用后,反映产品质量可靠,具有明显的优越性。产品严格执行国家相关标准和企业标准。项目成果的各项技术性能指标符合客户要求,通过检测(检测报告编号:Q/DXWPG0006-2014)。
  该项目核心技术获得实用新型专利4件、软件著作权3个:
  专利情况:
  专利号:ZL200720149206.6 带有双向补偿的供水装置
  专利号:ZL200720149205.1 一种无负压控流供述设备
  专利号:ZL200920173256.7 环保低噪型对夹式止回阀
  专利号:ZL200820123952.2 减压补偿供水装置
  软件著作权:
  登记号:2015SR062277 智联供水设备移动终端维护平台V1.0
  登记号:2015SR062279 智联供水数据融合平台V1.0
  登记号:2015SR062284 智联供水设备管理系统
  2.3经济、社会效益情况
  (1)本项目投产后的经济效益
  比传统的无负压设备更加的节能,节能率能够达到20%以上。目前我公司智联三罐式无负压供水设备生产所需工时约每名工人20天/套(即160h/套),待自动定位工装生产导入系统完成后,预计达到60h/人套,极大的带动了整个生产线的工作效率。市场占有率将达到7%以上,位列市场第一。
  (2)本项目投产后的社会效益
  项目的研发利用自主技术开展,技术水平达到国内先进。项目的研发对提升产业技术水平;能有力提升自身和同行业相关产品的品质、降低产品成本。产品研制符合国家和上海市科技发展规划,也符合环保、节能降耗政策导向,具有突出社会效益。
  3.主要完成单位及完成人简介
  上海威派格智慧水务股份有限公司成立于 2011 年,注册在上海市嘉定区恒定路 1 号,是国内供水行业集调研咨询、方案设计、智能生产、软件开发与运维服务于一体的高新技术企业。企业于 2019 年 2 月 22 日在上海证券交易所挂牌上市,股票简称威派格,股票代码 603956。
  自2007 年创立品牌以来,威派格始终以“用心于水,绿色未来”为企业使命,以“引领中国智慧水务发展”为企业愿景,坚持阳光正派的企业文化,秉承严谨务实的工业精神,以工业互联网理念融合“IT+CT+OT”的创新技术,为客户提供“硬件+软件+服务”的智慧供水整体解决方案,致力于成为客户进行水务运营管理值得信赖的合作伙伴。

项目完成人为柳兵、杨峰、丁凯、李伟、冯林平、梁斌、陈义东、崔钟元、李伦、曾国防、吕兴波、陈礼锟、郑晨。
