竹园四期污水处理厂——服务长江大保护战略的超大型污水处理厂
发布日期:

 为改善长江口水环境质量、促进经济环境可持续发展、提高城市污水处理设施安全性,根据《上海市污水处理系统及污泥处理处置规划(2017-2035)》和“苏州河环境综合整治四期工程”,城投水务集团按要求启动了竹园污水处理厂四期工程。
  上海城投秉承着“让城市生活更美好”的理念,在上海市政府的指导和支持下精心策划、严格执行、积极推进,力争将竹园污水处理厂四期工程打造成工艺选择确保稳定、设备选型注重低碳、系统控制彰显智慧、建筑景观突出绿色、厂区环境结合生态的高标准超大型特色污水处理厂。

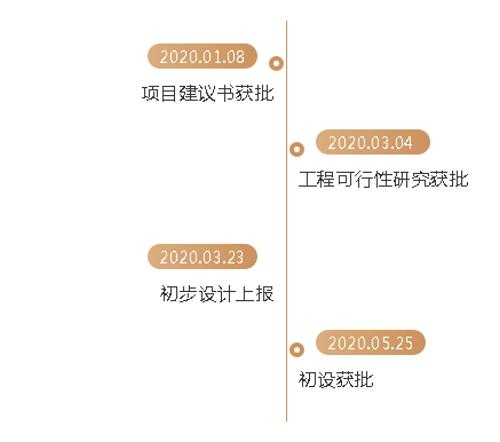

 2020年5月22日市住建委批复了竹园污水处理厂四期工程的初步设计,初设的获批为后续工作的开展和持续推进创造了有利条件。

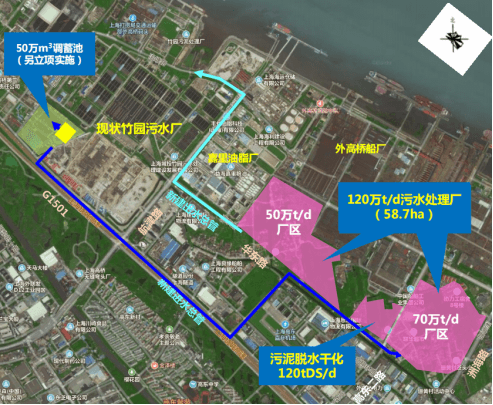

  该项目是上海三大主力军污水处理厂,达到国家级、世界级的超大型污水处理规模。工程建设内容包括新建规模为120万m3/d的污水处理厂、平均规模120tDS/d(峰值规模为180 tDS/d)的污泥脱水干化厂,以及总长约5.1km、管径为φ4000~φ3000mm的污水处理厂进出水总管等,工程总投资逾100亿。
  下面,《净水技术》小编带大家从不同方面了解一下这座超大型污水处理厂。
  从规划看竹园四期污水处理厂的建设

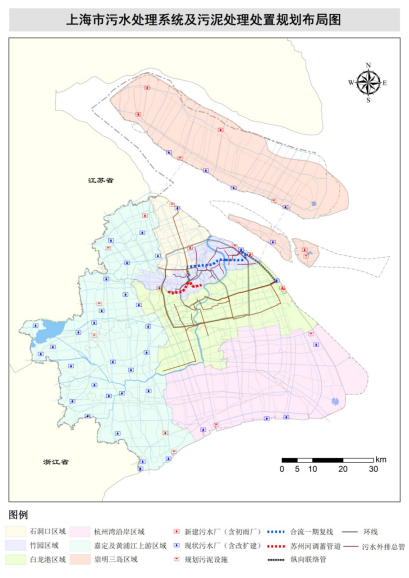

  上海市污水处理系统为石洞口、竹园、白龙港、杭州湾沿岸、嘉定及黄浦江上游、崇明“三岛六大区域”分片处理格局。上海城镇污水的处理率在94.5%以上,污水污泥处理设施基本满足现阶段城市发展需求,但对标国际国内最高标准、最好水平,仍然存在城镇污水处理厂设施规模仍偏低,初期雨水处理、污泥处理处置、臭气处理存在差距,各大污水输送干线之间缺少互联互通,事故风险日益突出等问题。
 根据《上海市城市总体规划(2017-2035年)》,上海污水设施服务人口3000万人,规划在延续六大区域分片处理格局的基础上,提出“5010”的总体布局,即规划50座城镇污水处理厂、10座污泥处理厂。其中,石洞口、竹园、白龙港和杭州湾沿岸四大区域以集中处理为主。城镇污水处理厂规划规模为1.5倍日均污水量。污泥处理厂规划规模为1.2倍日均污泥量。
  根据“苏州河环境综合整治四期工程”总体方案要求,到2020年,苏州河干流消除劣Ⅴ类水体,到2021年,支流全面消除劣Ⅴ类水体。加强初期雨水污染治理,通过截流、调蓄、输送、处理等措施,减少泵站放江量,进一步降低初期雨水污染对苏州河水质影响。
  竹园污水处理厂四期工程的建设势在必行。
  竹园污水处理厂四期工程拟建120万m3/d全流程处理设施及配套设施,对中心城区转输的初期雨水和雨污混合水进行处理,目标为满足干线输送能力与处理设施能力匹配的需求,实现旱天不溢流,并减少雨天溢流的发生。处理标准为出水达到一级A排放标准;污泥处理处置的目标为满足新增污泥量的处理处置需求、统筹兼顾现有污泥处理设施的检修及应急需求处理处置要求;臭气控制标准为满足上海市最新地方标准(DB31/982-2016、DB31/1025-2016)。
  该工程计划于2020年年内开工,2024年建成投用
  项目负责单位:上海城投水务(集团)有限公司
  项目设计单位:上海市城市建设设计研究总院
  项目概况

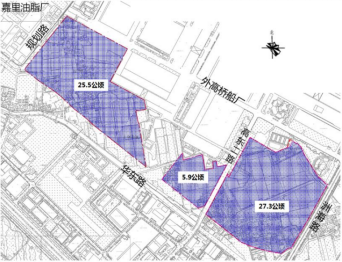

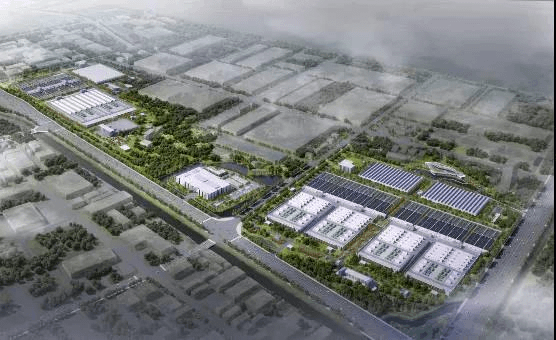

  本项目选址于浦东新区高东镇,用地范围东至洲海路、南至华东路、西至规划路(嘉里油脂厂东侧),北至外高桥船厂,总面积约58.7公顷,共分三个地块(西部地块25.5公顷,中部地块5.9公顷,东部地块约27.3公顷)。
  项目规划服务人口约590万~610万人,涉及杨浦、虹口、黄埔、普陀、静安、长宁、浦东新区、宝山、嘉定9个区。
  项目建设规模及标准
  工程建设内容包括新建规模为120万m3/d的污水处理厂、平均规模120tDS/d(峰值规模为180 tDS/d)的污泥脱水干化厂,以及总长约5.1 km、管径为φ4000~φ3000mm的污水处理厂进出水总管等,工程总投资逾100亿。
  污水处理分为东部地块和西部地块两个厂区。其中,东部用地污水处理规模为万70万m3/d,西部地块用地污水处理规模为50万m3/d。污泥设施位于中部地块。
建设标准:出水水质执行《城镇污水处理厂污染物排放标准》(GB 18918—2002)中的一级A标准;臭气排放执行《城镇污水处理厂大气污染物排放标准(DB31/982-2016)》及《恶臭(异味)污染物排放标准(DB31/1025-2016)》的相关要求。
  处理工艺
  污水处理工艺:采用“曝气沉砂池+AAO生物反应池+平流沉淀池+高效沉淀池+V型滤池”的处理工艺,尾水采用紫外消毒辅助次氯酸钠消毒处理,除臭采用“生物滤池+化学洗涤+备用活性炭吸附”处理工艺。
  污泥处理:采用“机械浓缩+脱水干化”工艺,干化后外运至电厂掺烧,除臭采用“化学洗涤+生物滤池+备用活性炭吸附”处理工艺。
 项目设计亮点
  项目设计中合理利用污水中的资源,降低能耗;在景观设计中注重环境景观与建筑景观的协调,融入绿色生态理念,达到绿色生态节能效果。

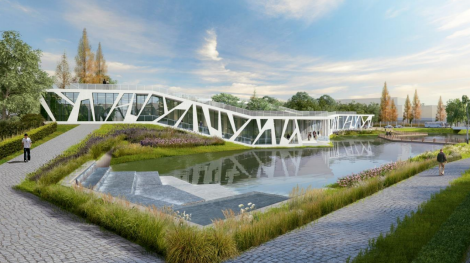

  综合楼以水为依托,塑造轻盈,简洁的视觉效果,立面采用树枝的意向,寓意与自然结合共生的理念。

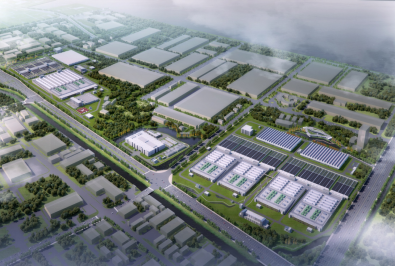

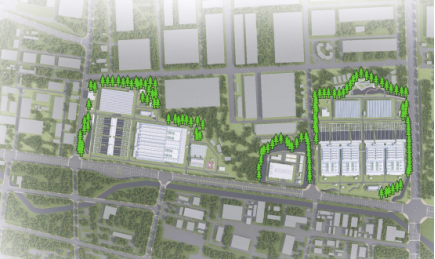

 厂区外围绿林环绕,打造生态隔离屏障

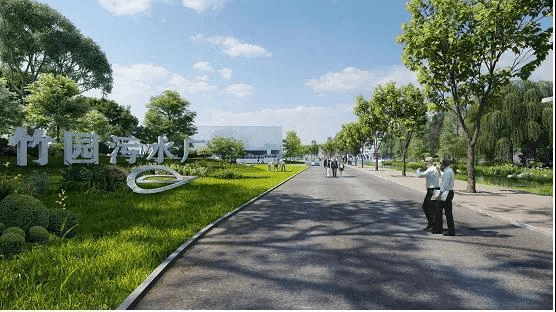

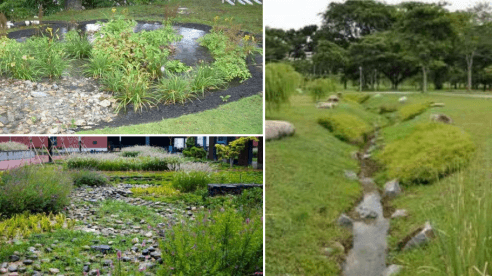

  厂区内融入海绵城市设计理念,下凹式绿地、雨水花园等,改善厂区生态环境的同时,减少雨水径流。

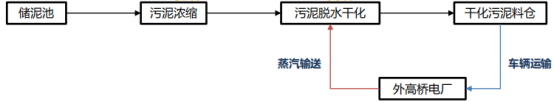

竹园四期污泥工程与外高桥第二、第三发电厂形成良性互动,污泥厂干化后含水率30%的污泥运送至外高桥第二、第三发电厂掺烧。污泥厂利用外高桥第二、第三发电蒸汽进行干化。2023-10-30T05:56:07.png

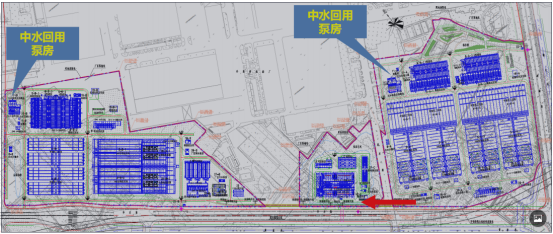

  厂区内部分用水进行中水回用,在东西部厂区分别设置两间中水回用泵房,通过管道输送中水至厂区内各个用水点。
  项目建成以后对于大幅削减片区雨季溢流频次,巩固中心城区黑臭河道治理和截污纳管工程效果,保护长江口近岸水环境质量,推动“长江大保护”的国家战略具有重大意义。
来源:净水技术、上海城投水务(集团)有限公司、上海城投水务工程项目管理有限公司
