唐建国总工总结:排水管道建设要做到“六讲”
发布日期:

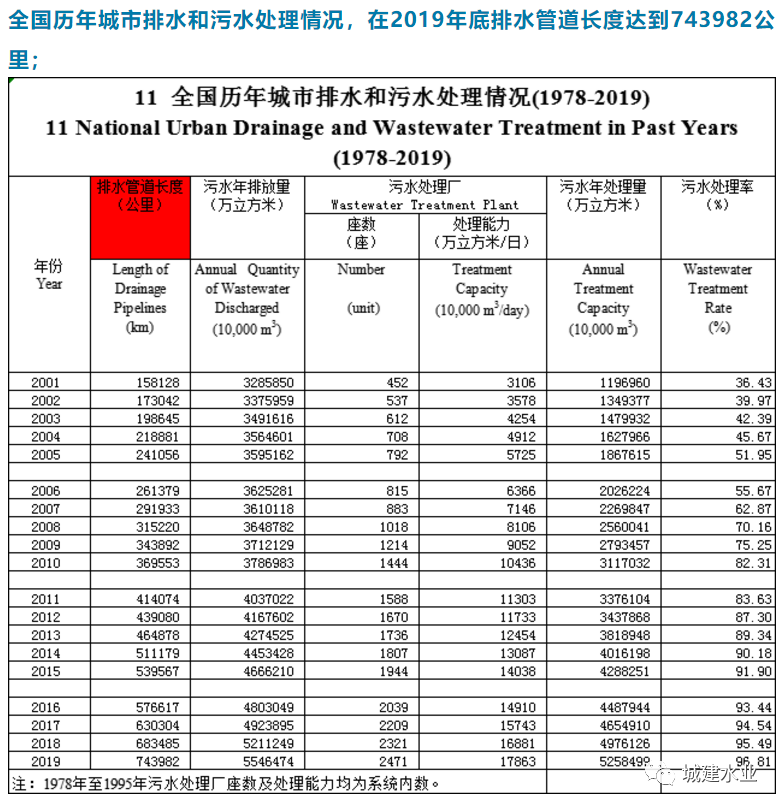

 编者语:近期住房建设部发布的《2019年城市建设统计年鉴》中称:我国城市排水管道总长约为74万km。与德国排水管道总长近60万km相比,真的是少了不是一点点。无论是为解决污水管网全覆盖、污水全收集、全处理,还是为提升雨水排水标准,解决城市内涝问题,排水管道建设一定是我国今后城市建设重中之重的任务。而且一定要把所建设的排水管道建成为:有相应功能、有质量、能正常发挥作用的排水管道。

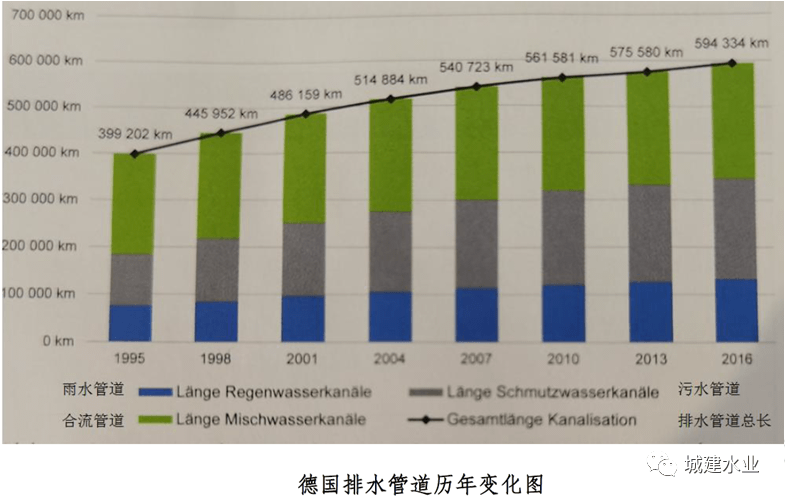

我国与德国排水管道长度对比图
  如何把建设有功能、有质量和能发挥作用排水管道的理念贯穿到排水管道建设中,唐建国总工结合多年实践经验,总结了排水管道建设“六讲”。“六讲”简单、明了,有道理,也是做好排水管道规划、设计、施工和管理的基本要求。
  1第一讲范围:
  道路排水管道工程的设计范围与道路工程的设计范围是不完全一致的,除了沿道路长度范围就有可能不一致外,排水管道的设计范围更要讲道路红线外的所要服务的范围,目的就是要能够把这些所服务范围的污水、雨水有效接进来。所以相关规划文件、设计文件在描述排水管道设计范围时,一定要把道路两侧的服务范围在文件上说清楚,在图纸上画清楚。这也是为今后排水户排水纳管管理提供重要依据。
  2第二讲对象:
  道路两侧红线外的服务范围确定后,就应根据范围内的具体情况,把服务范围内的各类排水对象真正弄清楚,如居住小区、学校、医院、工厂、机关、公园……。根据不同的对象确定相应的污水量、径流系数,并统筹、合理考虑其依照规划的发展变化。不分对象特征,采用综合污水量、综合径流系数在一定程度上都是规划、设计工作不深入、不扎实的具体表现。排水管道管径、坡度是逐段变化的,根据的是什么?不就是根据服务对象的变化而变化吗!设计计算书、图纸一定要与服务范围、服务对象相对应。弄清服务范围和服务对象是现场踏勘的重要工作,真不能“走马观花”。设计文件说不清服务对象,排水纳管管理与运维管理可真就要“无所适从”了。
 3第三讲出口:
  排水管道设计一定是从末端向起端设计的,污水、雨水管道要与下游道路污水、雨水管相接、与泵站相接,雨水管甚至要直接接入水体。所以一定要搞清楚相接点基本设计要素,管径、坡度、管底高程,更要对下游系统可否接入所设计管道的设计水量进行必要的验算和复核,可不能够把管子“一捅了之”。能否把大学排水工程课本里的“管顶平接”、“水面平接”应用到实际情景中,就是基本功的体现。雨水直接排入水体,就一定要说清楚所排入的水体基本情况,如常水位、多年平均高水位、最高水位等。要提醒的是:保证“不淤流速”是排水管道设计的灵魂,一定要慎用“最小坡度”,特别是在按照远期流量设计时,否则就要考虑冲淤措施。德国“压力空气垫”的倒虹管就是案例。自流雨水排水口一定要在常水位以上,一定要避免淹没出流,否则设计的就不是满管重力流,设计方法就错了。
 管道有足够的自净流速时,淤积很少

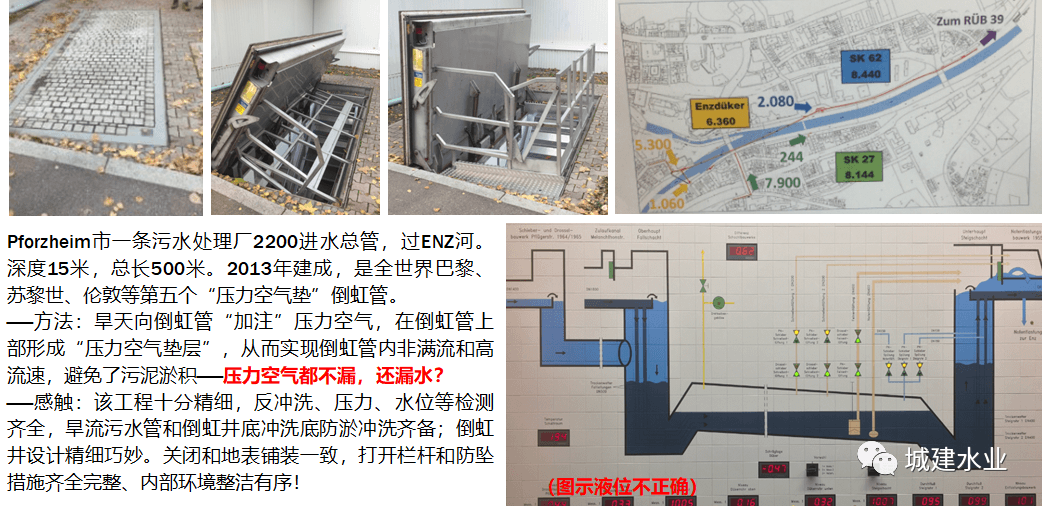

德国“压力空气垫”倒虹管就是为了保证旱天小流量,仍然有流速

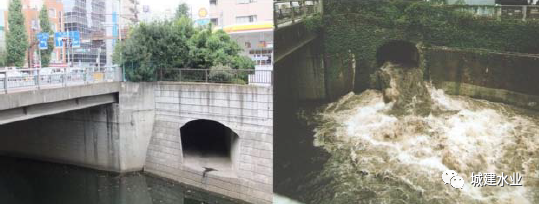

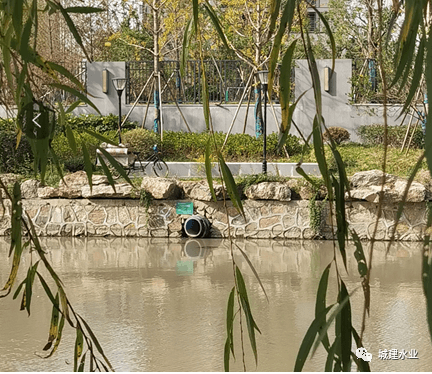

 雨水排水口露出来是保证雨水排水的畅通,是对污水混接治理工作有效性的检验
  4第四讲进口:
  道路排水管道要为将服务范围内排水对象的污水、雨水有效接入创造条件。自2006年,上海市水务局在推进第三轮环保三年行动计划时,就提出了二级管网(沿道路敷设,服务于道路两侧排水户的排水管道)包括伸出道路红线一米的支管和支管末端检查井,以便于三级管网(街坊、小区、企事业单位内)排水管道的接入。现在看来,无疑是对实现污水全收集是正确和合理的。另外为了应对雨水排水标准提高,有两个做法,一是做“加法”,二是做“减法”。“加法”不单是按照新的标准加大道路雨水管管径,更重要的是要按照新的雨水标准把雨水篦子和连管设置好,要让雨水系统能够做到(雨水口)“嘴巴喝得进”、(连管)“嗓子进得去”、(道路雨水管)“肠子不梗阻”、(雨水排口)“排口排得出”。一定要记住脱离雨水收集口的雨水排水设计是不完整的雨水排水设计。“减法”就是做好LID,利用“海绵措施”把径流量减下来,“减法”实际上也是对“进口”一种创新设计。将道路绿化隔离带、人行道、小区内部、屋顶进行海绵化改造和设计,这就是创建“海绵城市”的具体行动,这就是城市工程海绵化。图中美国费城的“绿色英亩计划”案例就证明,“减法”是雨水排水提标的重要手段。做好“减法”还会收到一个非常好的效果,那就是有效减少了“径流污染”,这是实现城市水体“下雨不黑”的最有效措施。“减法”体现的是“绿、灰”相结合,体现的是“优先考虑更多利用自然力量排水”。广州利用绿色措施实现“排水单元达标”就是对雨污混接改造工作的创造性发展。很多城市雨水排水规划、设计文件为体现海绵城市创建和提标,不谈绿色措施,而简单地将“综合径流系数”调整0.6是不科学、不现实和不负责任的做法。
 雨水口间距、数量、形式和连管口径是根据其能够保证将其收集范围雨水

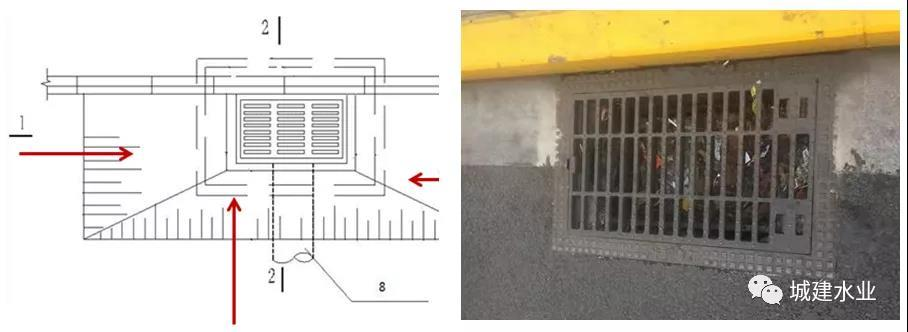

  被有效“喝下去”确定的,还得做好“三个坡”,更不能被“堵了”

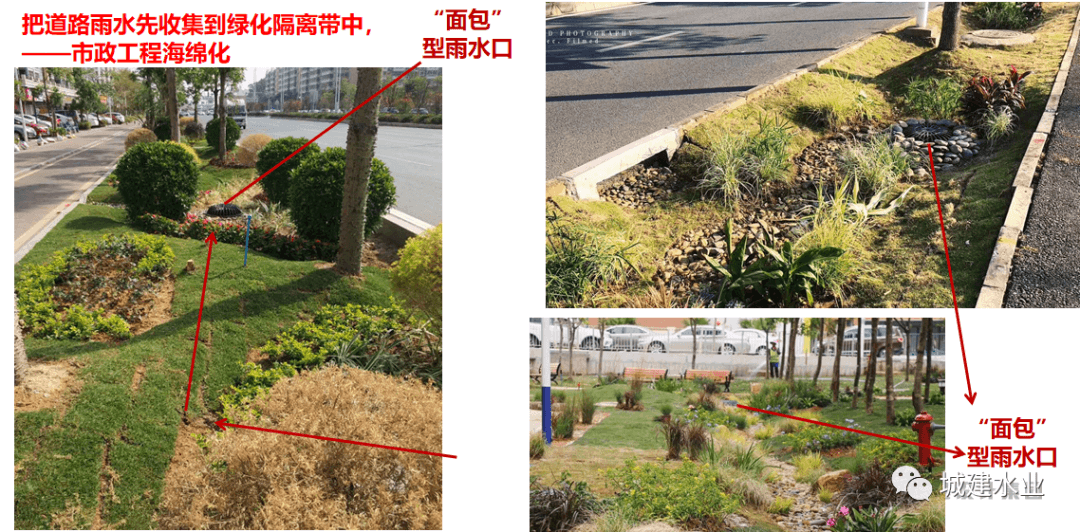

 将雨水篦子设置到绿化隔离带中是道路排水的重大创新

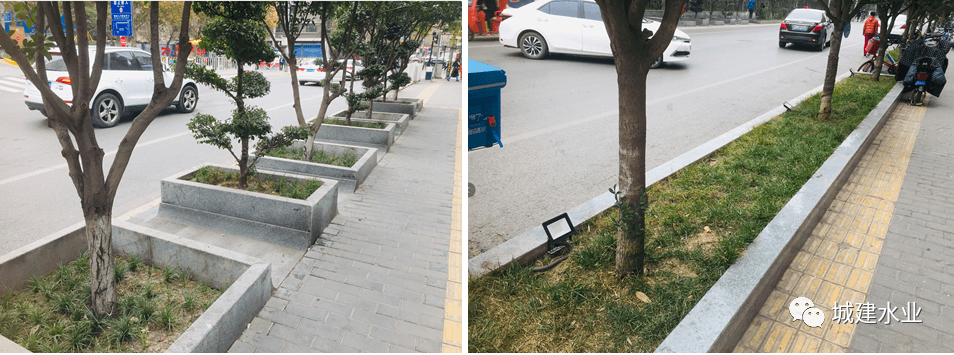

 这种绿化与“绿色”一字之差,生态理念差之千里

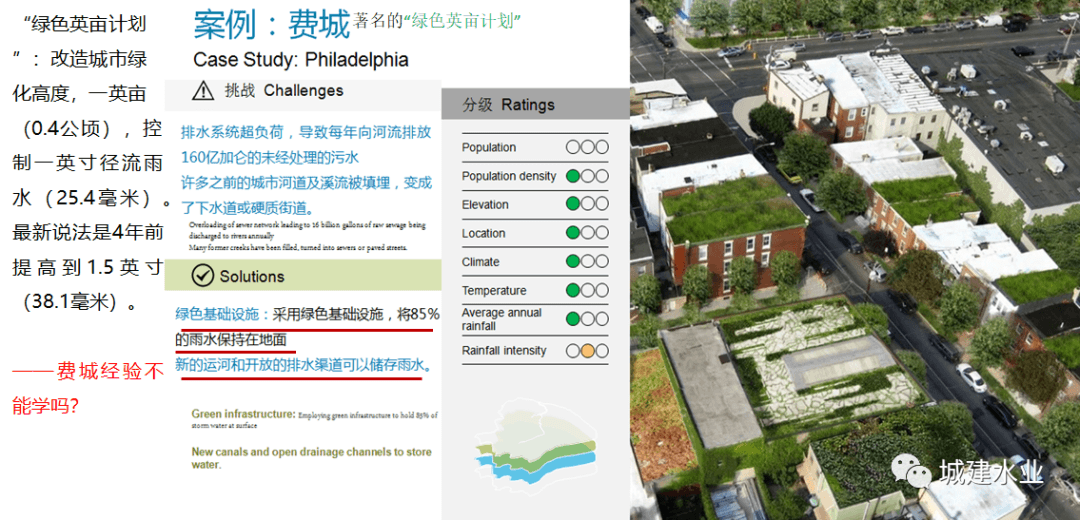

一英亩地表改造后所减少的径流量,不就是雨水标准提标要增加
  的雨量吗?减的不就是灰色吗?

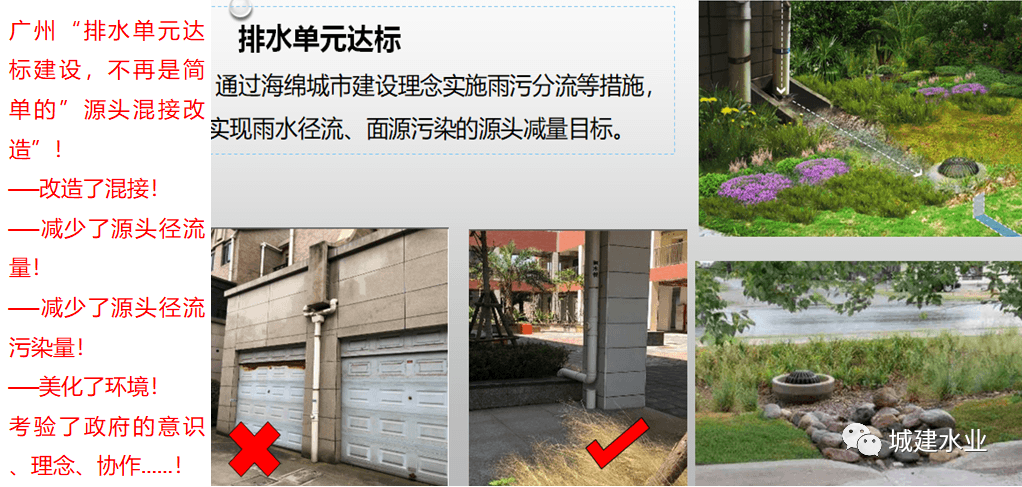

  赞广州排水单元达标
  5第五讲系统:

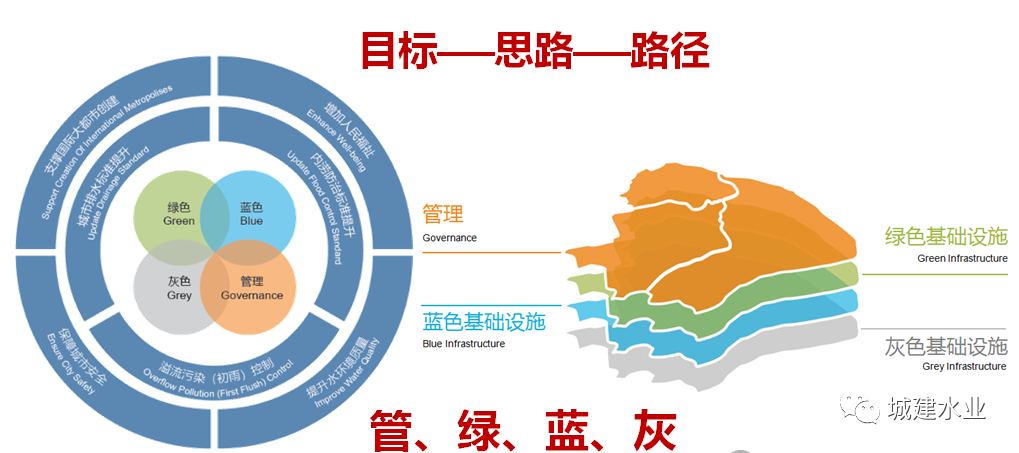

  “讲范围、讲对象、讲出口、讲进口”就是“讲系统”的具体表现。在此基础上,设计计算书还要包括:在最小水量时,如按照远期水量设计的管道,近期最小流速不满足要求的对策措施,包括倒虹管;在水体高水位时,排水管道高水位时,道路积水时等的排水条件的复核与验算。当然,降雨前能够实现城市水体低水位,是保证雨水安全排水的前提,这也是“蓝色措施”。在新建排水管道的同时,不要忘了对“满身是病”的现状排水管道进行整治(这就是“管”的内容)。上海中心城区雨水排水规划方案提出的“管、绿、蓝、灰”有机结合的理念是支持排水标准与内涝标准提升和雨天出流污染削减多目标同时实现的基础,是系统规划的体现,也是正确的路径。仅依靠按照若干毫米设计的所谓雨水调蓄池解决不了雨水排水提标,也解决不了城市水体“下雨就黑”。

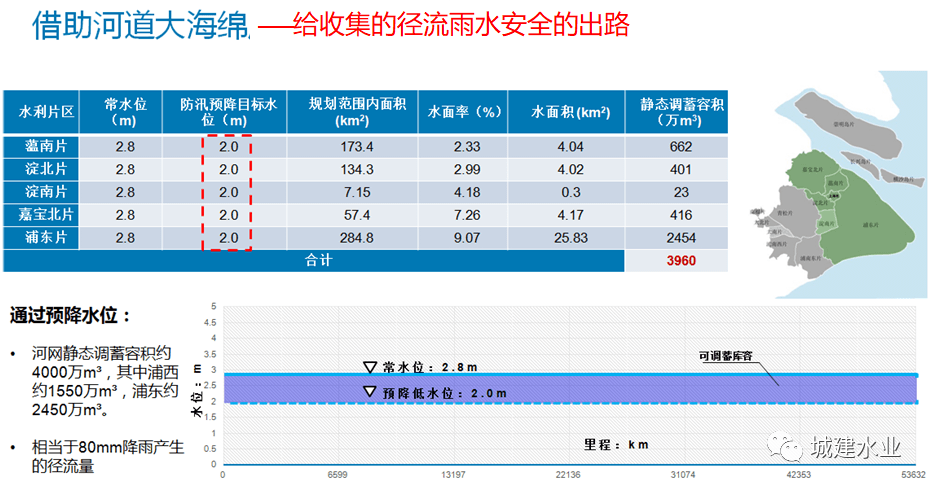

“蓝色”措施是解决内涝最有效的手段之一
 不解决管道问题,不依靠绿色和灰色力量,仅靠灰色提标是傻干!

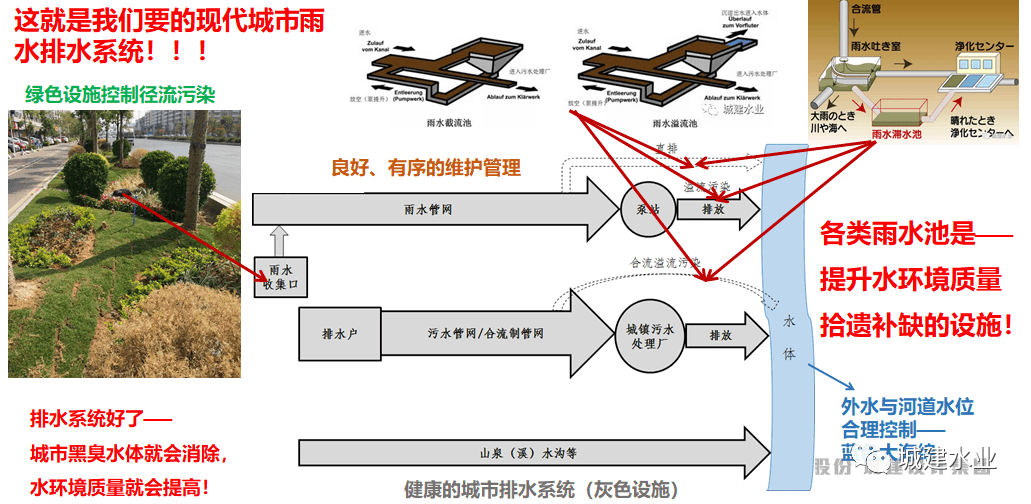

 现代城市排水系统构架图
  6第六讲质量:
  “排水管道、排水管道”是指能够发挥正常排水功能的管道,其质量是不可忽视的,没有质量,就不能够保证排水功能的发挥。如果前“五讲”的重点是对规划与设计的约束,“讲质量”则是对规划、设计、施工与管理全过程的要求。“管材质量要牢靠、管道基础要托底、管道接口要严密、管道回填要密实、功能检查要保证、窨井质量要保证、运维管理要到位”49字箴言全面概括了对排水管道质量保证的要求。如果还要提一个质量标准,那就是“两张图、两句话”:污水管道非满流、有浓度、水畅流;雨水管道:旱天无积泥、无水流。

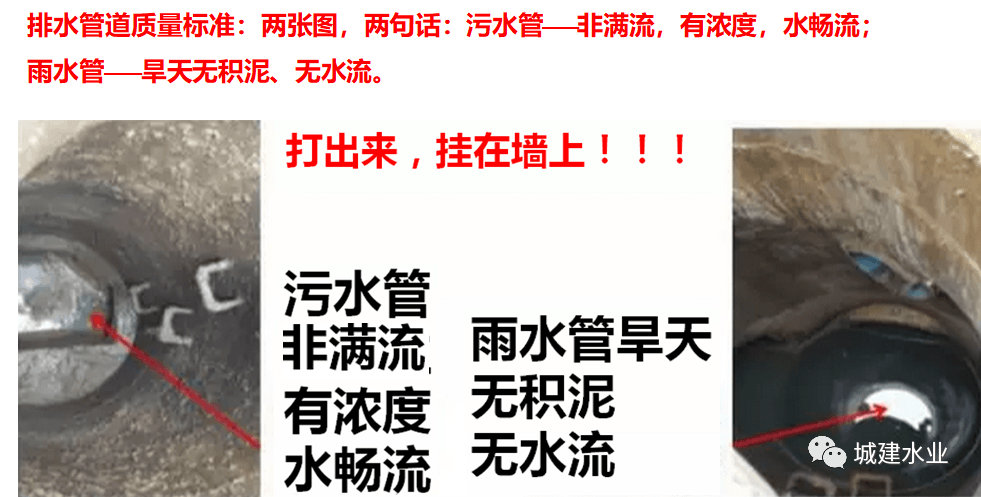

 排水管道建设与运维管理质量标准
来源:城建水业
