2017年，国际水协会的IWA-Watershare 资源回收最佳实践奖颁给了来自荷兰的CirTec公司。这家公司在荷兰Geestmerambacht污水厂建了一个纤维素回收工厂。这座工厂原位回收污水中的纤维素，提纯后作为辅助材料加入到铺自行车道用的沥青中。对于荷兰这个单车王国，可谓是充满本土特色的创意之举，因此获奖也在情理之中。在过去几年里，他们还在进行相关的研究。本期的IWA微信推送将带大家一起看看污水厂的纤维素有何用途。

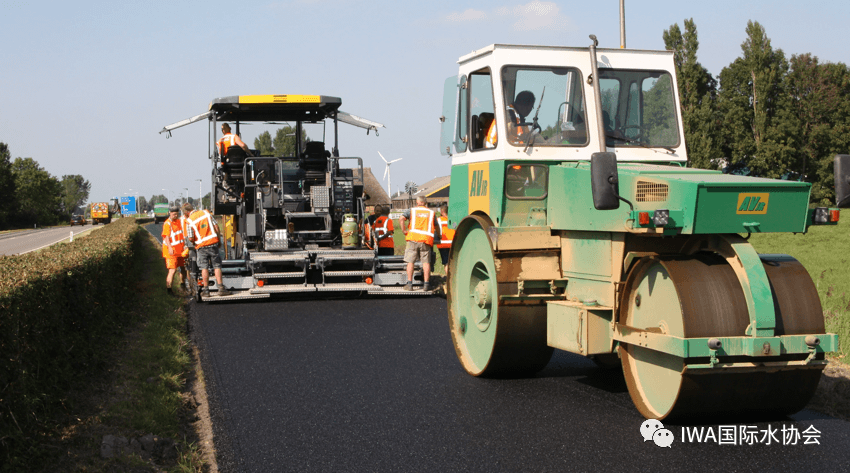

　　图. 用厕纸铺马路? |图源：Stowa
　　厕纸学问知多少？

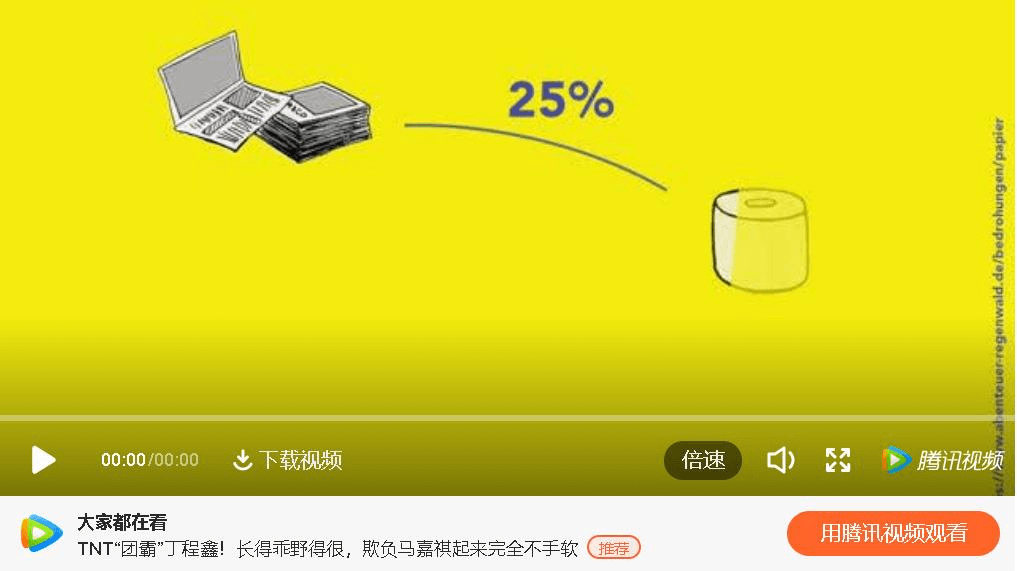

　　视频.柏林Kunsthochschule的学生为CirTec制作的介绍视频 | 来源：Facebook
　　厕纸富含碳素纤维（约70%-80%的成份为纤维素），而在日常生活中通常都被当成废物冲进下水道（或者被扔进纸篓），没多少人意识到它能被循环利用成为干净安全的原材料。据统计，西欧人均废厕纸的年产量10-14kg，这些厕纸（视乎厕纸的质量和成分）大多流入污水厂，据称污水厂每年需以约70欧/吨的成本来处理这些“废纸”。
　　但这些被冲进下水道的的厕纸纤维其实是宝贵的潜在资源。纤维素可以用作沥青中的绝热材料，又可以用作玻璃纤维、抹布的化学原材料。有趣的是，荷兰使用的厕纸的纤维素含量也特别高，这也反过来促进了项目在荷兰的开展。

　　厕纸变马路建材
　　既然厕纸可回收成为沥青中的可再生原材料，荷兰人马上动手实践，在弗里斯兰省(Friesland)立了个自行车道修建项目，以此向市民展示这个理念和技术的可行性。
　　Cirtec公司其实自2010年开始就着手污水厂的纤维素回收工作，简单点说就是提供一些格栅设备，截留污水中的悬浮固体，从中回收有价值的材料 。

　　图. CirTec在Stowa资助下开展的早期可行性研究报告 | 图源：STOWA
　　经过几年的研发，Cirtec公司跟Wetterskip Fryslân, De Provincie Fryslân, KNN Cellulose, Roelofs, Jansma 和STOWA等机构成立了名为VAZENA的示范项目 (荷兰语全称Van Zeefgoed naar Asfalt，即从格栅截留物到沥青)，并推出了名叫CellVation的纤维素回收提纯设备。
　　CirTec首先要说服污水厂它家的CellVation工艺对污水厂是有好处的。他们主要有三大理由：
　　提高生物处理能力：纤维素在生物好氧曝气池的降解度有限，从上游工艺移除纤维素，去除了水中的惰性物质，提高了污水的可生物降解性。
　　降低运行成本：去除了纤维素的污水也意味着下游曝气需求的降低，减少了能耗，污泥产量也会相应减少，后续污泥处置量也变少了。另外，完全去除进水中的毛发和纤维，会相应降低工艺设备的维修次数，延长设备寿命。
　　占地要求低：如果污水厂要增加生物处理能力，CellVation工艺中的CellCap精细格栅所需的空间远小于其他替代方案。
　　那么实际效果如何呢？
　　试验结果
　　为了考证CirTec技术的市场前景，Aa and Maas 水委会和KWR在Aarle-Rixtel污水厂对CirTec的Screencap细格栅技术进行调研。主要目的是考察细格栅对下游工艺的影响。

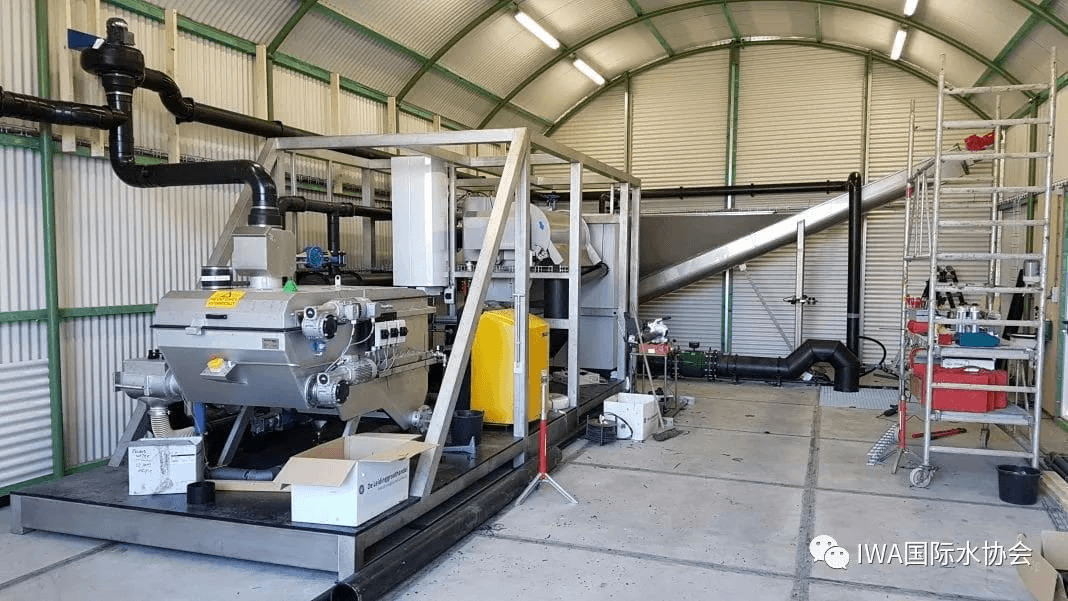

　　图. 在Aarle-Rixtel WWTP安装的细格栅
　　Aarle-Rixtel 污水厂非常适合进行这次测试，因为它有两条一模一样的处理线。研究团队在其中一条的前端安装了细格栅，这样可以很直观地对其运行表现进行观察。细格栅截留的物质主要是厕纸中的纤维素纤维。这些截留物可用于沼气生产，其产能是下游处理工艺产生的污泥的2-3倍。但它们也可以用作纤维原料，例如加工成干净的纤维素用于马路建材。

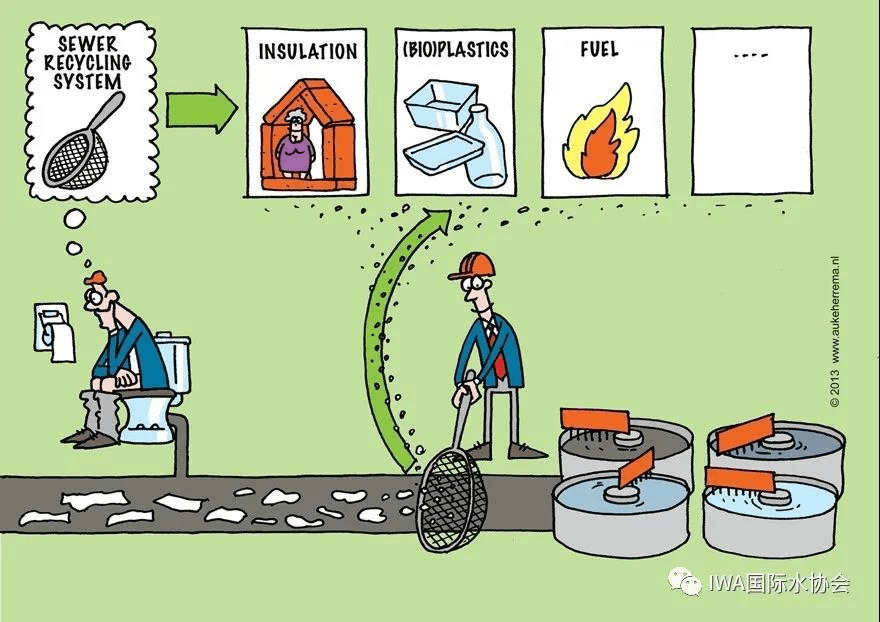

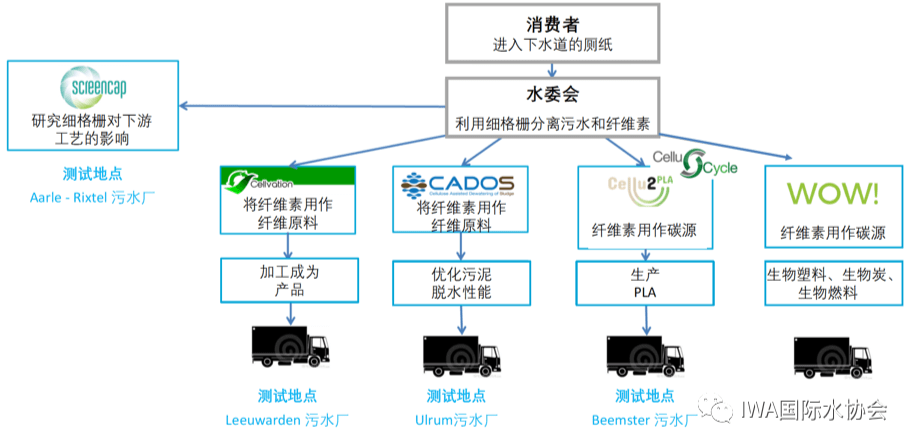

　　图. 细格栅截留物的潜在用途
　　结果显示，引入细格栅的处理线的出水水质没有受到影响，两条线的污泥SVI也相当接近，脱水性能也没有显著改变。但是，安装了细格栅的处理线的曝气能耗降低了15%，污泥产量减少10%，污水处理处理能力提高10%。试验结果也促成了CirTec公司和Hollands Noorderkwartier水委会在Geestmerambacht污水厂的日产400kg的纤维素回收工厂项目。这些回收的纤维素有部分运至英格兰，作为生产生物复合材料的原材料。剩下的纤维素还有待解决。

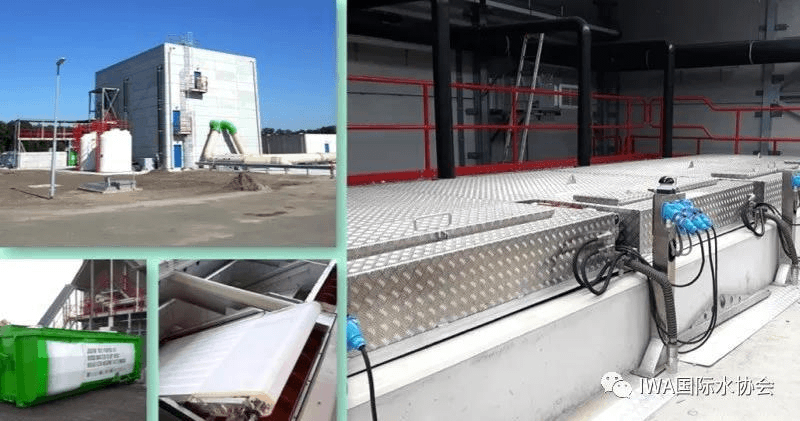

　　图. 位于Geestmerambacht污水厂的纤维素回收系统
　　潜在用途
　　通过初步测试说服污水厂使用细格栅回收纤维素之后，CirTec下一步要做的就是开发下游产品了。
　　纤维素虽然占截留物总质量的70-80%，但截留物里还有其他物质，例如头发、脂质、砂石等。这些杂质限制了纤维素的回收潜力。因此CirTec和荷兰最大的垃圾回收公司Attero合作，将Beemster污水厂回收的格栅截留物运到Attero运营的Wijster垃圾处理厂。Wijster垃圾厂作为中试地点，用纤维素作为碳源生产生物塑料（PLA），剩下的物质送入消化罐生产沼气。刚才提到的Aarle-Rixtel 污水厂的截留物直接运到污泥焚烧厂进行处理，并没有做进一步加工。水委会还在为此寻找更好的出路。
　　污水中的纤维素的回收利用还在研究阶段，包括考察纤维素提纯成为沥青添加剂、生物塑料和生物燃料等，荷兰多个污水厂已开展了相关的实验。最新的一个项目是一个叫WOW!的多国协作项目。该项目由荷兰水委会Vallei en Veluwe牵头，一共有六个国家的机构参与，包括卢森堡大学、德国凯泽斯劳滕大学、英国水务公司Severn Trent等机构，CirTec也有参与其中。该项目总预算640万欧元，其中欧盟资助经费达380万。WOW!是Wider business Opportunities for raw materials from Wastewater的缩写，顾名思义，该项目旨在从污水中寻求商机，回收各种原材料，包括纤维素、脂质和PHA生物塑料。其中纤维素和生物塑料都是CirTec此前已经在研究的对象。该项目从2018年开始，计划到2021年结题。

　　污水中的纤维素最后能不能变废为宝呢？虽然荷兰CirTec已经向我们展示其可行性，但要成为可靠的商品，似乎还有很长的一段研发路要走。
　　除了CirTec，欧盟地平线2020的一个子项目SMART-PLANT也有关于纤维素资源化的相关研究，感兴趣的读者可以向我们索取相关资料。

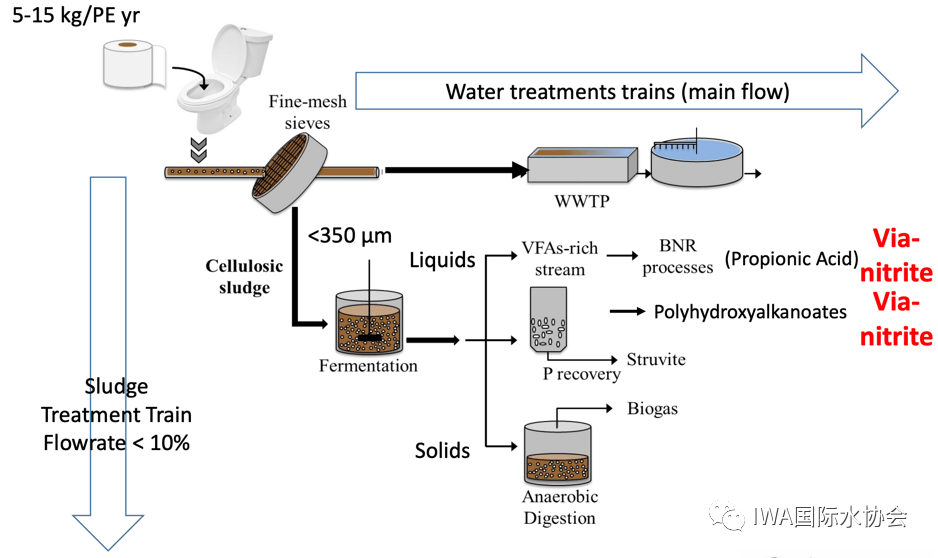

　　图. SMART-Plant的纤维素资源化技术路线图 | 图源：Smart-plant.eu
